# Android推流SDK开发文档

### Android推流SDK简单介绍

智汇云以SDK形式提供视频直播采集，可以帮助开发者快速实现视频直播能力。SDK包含jar包、so库、demo及开发文档。

### 功能说明：

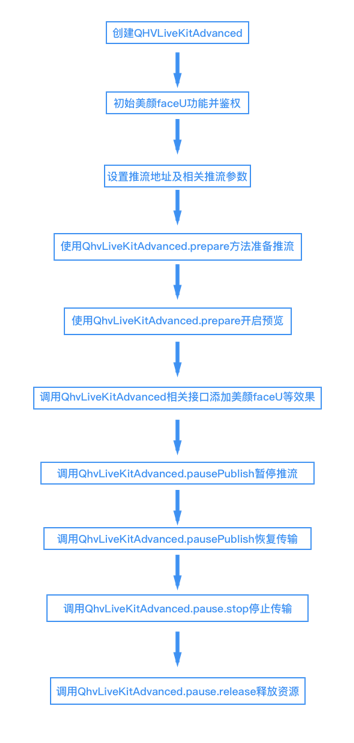

### 业务流程

![image](http://p9.qhimg.com/d/inn/ccb9e3bd/t01c47fae57c1517e5d.png)

### SDK集成

#### 下载SDK

sdk下载链接：[https://zyun.360.cn/developer](https://live.360.cn/index/sdkdownload)

- jar
    - qhvc_tools_sdk.jar
    - qhvc_recorder_sdk.jar

- so:
    - armeabi-v7a/libtranscore.so
    - armeabi-v7a/libopenh264.so
    - armeabi-v7a/libpublisher.so
    - armeabi-v7a/libqycodec.so
    - armeabi-v7a/libfudx.so
    - armeabi-v7a/liblua.so

若接入美颜、FaceU功能，还需要以下jar包及so库：
 - jar
    - qhvc_beautybase_sdk.jar

- so
    - armeabi-v7a/libaisoften.so
    - armeabi-v7a/libqhfacesdk.so
    - armeabi-v7a/libvxproto-1.0.3.so
    - armeabi-v7a/libyuv.so
    - armeabi-v7a/libyuvjni.so

demo下载链接：[https://github.com/360livecloud/android_demo.git](https://github.com/360livecloud/android_demo.git)

若接入美颜、FaceU功能，请将demo工程中的以下资源文件复制到自己的工程：
 - src/main/assets/eff
 - src/main/assets/filter.png
 - src/main/assets/model.zip

#### 配置说明

将qhvc_tools_sdk.jar、qhvc_recorder_sdk.jar放到工程libs目录下，在build.gradle中配置：
```
dependencies {
    compile fileTree(include: ['*.jar'], dir: 'libs')
}
```

将libtranscore.so、libopenh264.so、libpublisher.so、libqycodec.so、libfudx.so、liblua.so放到工程src/main/jniLibs/armeabi-v7a/目录下，在build.gradle中配置：
```
android {
    defaultConfig {
        ndk {
            // 设置支持的CPU架构，目前只支持armeabi-v7a架构（该架构兼容armeabi、arm64-v8a、x86、x86_64架构）
            abiFilters 'armeabi-v7a'
        }

}
}
```

注：若qhvc_tools_sdk.jar、libtranscore.so已在接入其他模块时引入，请保留高版本，版本号可通过`Stats.getVersion()`获取。

#### 权限配置

在AndroidManifest.xml文件中申请相应权限：

```
<uses-permission android:name="android.permission.MOUNT_FORMAT_FILESYSTEMS" />
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/>
<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/>
<uses-permission android:name="android.permission.INTERNET"/>
<uses-permission android:name="android.permission.WAKE_LOCK"/>
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE"/>
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE"/>
<uses-permission android:name="android.permission.RECORD_VIDEO"/>
<uses-permission android:name="android.permission.RECORD_AUDIO"/>
<uses-permission android:name="android.permission.CAMERA"/>
<uses-feature android:glEsVersion="0x00020000" android:required="true"/>
<uses-feature android:name="android.hardware.camera"/>
<uses-feature android:name="android.hardware.camera.autofocus"/>
<uses-permission android:name="android.permission.READ_LOGS"/>
<uses-permission android:name="android.permission.READ_PHONE_STATE"/>
<uses-permission android:name="android.permission.PROCESS_OUTGOING_CALLS"/>
<uses-permission android:name="android.permission.MOUNT_UNMOUNT_FILESYSTEMS"/>
<uses-permission android:name="android.permission.MODIFY_AUDIO_SETTINGS"/>
<uses-permission android:name="android.permission.BROADCAST_STICKY"/>
```

#### 混淆规则

```
-keep class com.qihoo.livecloud.** {
    <fields>;
    <methods>;
}

-keep class com.qihoo.videocloud.** {
    <fields>;
    <methods>;
}

-keep class net.qihoo.videocloud.** {
    <fields>;
    <methods>;
}
```

#### SDK初始化

需要调用`QHVCSdk.getInstance().init()`，接口说明如下：

appId(也叫businessId)是为业务分配的应用ID（appId获取地址：登录[视频云官网](https://zyun.360.cn/)-控制台-SDK-应用管理-新建应用）【见下图】；version为业务端APP的版本号；machineId为设备唯一标识；uid为业务方用户标识，只要保证唯一即可。

![创建AppId截图](http://p5.qhimg.com/t011da35ea7b6063845.png)

[点此查看应用ID](https://zyun.360.cn/console/sdk/application)

> 对appId和channelID这两个参数的引入，在设计之初目的是为了每个业务有独立的ID，通过appId来获取云端的一些参数控制，特别是视频缓冲策略、P2P行为、硬解码黑白名单以及解码库类型；channelID更多的为数据统计打点的唯一标注，可以通过云点播和云直播的服务标识来获取，以此获取播放数据反馈。UserID的设计是为了业务方和视频云唯一的沟通桥梁，只要保持唯一即可，一般为用户ID的加密字符串，通过UserID可以排查到一个用户的级别的失败日志；

```
QHVCSdkConfig.Builder builder = new QHVCSdkConfig.Builder(this)
        .setAppId("appId")
        .setAppVersion("version")
        .setMachineId("machineId")
        .setUserId("uid");

QHVCSdk.getInstance().init(builder.build());

```

#### APPID合法性验证

需要调用 `public int validityCheck(String appId, String authorization, long authTime, int randomNum, final QHVCAppAuth.ResultCallback<String> callback)`，接口说明如下：

合法性验证需要用到appId, Access Key(简称AK)和Secret Key(简称SK)。AK、SK获取地址： 登录[视频云官网](https://zyun.360.cn/)-用户中心-秘钥管理【见下图】。
只有appId、Access Key以及Secret Key相匹配，才能通过鉴权，否则将无法正常使用SDK。

![秘钥获取](http://p2.qhimg.com/t0146c3d44e71ae7a62.png)

[点此查看秘钥](https://zyun.360.cn/console/usercenter/accesskey)

==注意：此接口必须在启动APP后120秒内调用，否则将无法正常使用SDK。==

appId使用和SDK初始化时同样的内容，callback可以用来监听合法性验证结果。 计算authorization时需要使用AK、SK以及当前系统的时间戳和随机数。
**为了保证AK、SK的安全，请业务接入时，务必把AK和SK存储在服务端，并且把authorization的计算也放在服务端来做。**

计算authorization的示例代码如下：

```
    private void videocloudValidCheck() {
        int randomNum = new Random(100000000).nextInt(); //随机数
        long authTime = System.currentTimeMillis() / 1000; //时间戳 (unix时间戳（10位）)

//TODO 为了保证ak、sk的安全，请业务接入时，务必把AK和SK存储在服务端，并且把authorization的计算也放在服务端来做。
        String authorization = getServerAuthorization(appId, AK, SK, randomNum, authTime);

QHVCSdk.getInstance().validityCheck(appId, authorization, authTime, randomNum, new QHVCAppAuth.ResultCallback<String>() {

@Override
            public void onSuccess(String data) {
                Logger.i(TAG, "validityCheck onSuccess, data: " + data);
            }

@Override
            public void onFailed(int errCode, String errMsg) {
                Logger.e(TAG, "validityCheck onFailed, errCode: " + errCode + ", errMsg: " + errMsg);
            }
        });
    }

private String getServerAuthorization(String appID, String ak, String sk, int randNum, long authTime) {
        HashMap<String, String> mapParams = new HashMap<>();
        mapParams.put("appid", appID);

String strParams = getParams(mapParams);
        String paramSign = makeParamSign(strParams, randNum);
        String authString = ak + "\n" + authTime + "\n" + randNum + "\n" + paramSign;
        String encryptString = null;
        try {
            encryptString = encryptHMAC(authString, sk);
        } catch (Exception e) {
            e.printStackTrace();
        }
        Logger.i(TAG, "apiAuth(), encryptString: " + encryptString);
        return ak + ":" + encryptString;
    }

private String getParams(Map<String, String> mapParams) {
        String strParams;
        if (mapParams == null || mapParams.isEmpty()) {
            strParams = "";
        } else {
            StringBuilder sbParams = new StringBuilder();
            Object[] key_arr = mapParams.keySet().toArray();
            Arrays.sort(key_arr);/*key升序排列*/
            for (Object key : key_arr) {
                String value = mapParams.get(key);
                if (!TextUtils.isEmpty(value)) {
                    sbParams.append("&").append(key).append("=").append(value);
                }
            }
            strParams = sbParams.substring(1);
        }
        return strParams;
    }

private String makeParamSign(String param, int randNum) {
        return MD5.encryptMD5(MD5.encryptMD5(param) + randNum);
    }

public String encryptHMAC(String data, String key) throws Exception {
        final String KEY_MAC = "HmacSHA1";
        SecretKey secretKey = new SecretKeySpec(key.getBytes(), KEY_MAC);
        Mac mac = Mac.getInstance(KEY_MAC);
        mac.init(secretKey);
        byte[] rawHmac = mac.doFinal(data.getBytes());
        return Base64.encodeToString(rawHmac, Base64.DEFAULT);
    }
```

相关错误码：

```
int AUTH_OK = 1;                  //鉴权成功
int AUTH_FAILED = -11001;         //鉴权未通过（鉴权失败）
int AUTH_NOT_INVOKED = -11002;    //未调用鉴权接口
```

#### 调试

为便于接入时定位问题，可以在开发版本中打开logcat日志，推流相关的日志TAG为"LiveCloudRecorder"。

```
DebugUtils debugUtils = new DebugUtils();
debugUtils.setWriteLogs(true)
        .setPlayerLogLevel(Constants.ELogLevel.LOG_LEVEL_DEBUG)
        .setTransportLogLevel(Constants.ELogLevel.LOG_LEVEL_DEBUG);

QHVCSdkConfig.Builder builder = new QHVCSdkConfig.Builder(this)
        .setAppId("appId")
        .setAppVersion("version")
        .setUserId("uid"),
        .setDebugUtils(debugUtils);

QHVCSdk.getInstance().init(builder.build());
```

### 接口说明

#### 美颜、FaceU功能初始化及鉴权

建议在APP启动时调用，可参考demo中VideoCloudApplication类。若需开通权限，请联系视频云商务。

```
//预加载Faceu需要的model文件
QHVCFaceModelsManager.copyAndUnzipModelFiles(context);

//faceU鉴权
QHVCLiveKitAdvanced.initFaceULibs(context, ak, timeStamp, random, token, new QHVCFaceUInitCallBack() {
            @Override
            public void onCallback(int info) {
                if (info == AUTHENT_OK) {
                    //TODO
                }
            }
        });

//美颜鉴权
QHVCLiveKitAdvanced.initBeautyLibs(context, ak, timeStamp, random, token, new QHVCBeautyInitCallBack() {
        @Override
        public void onCallback(int info) {
                if (info == AUTHENT_OK) {
                   //TODO
                }
            }
        });
```

鉴权结果返回码请参考[美颜、FaceU鉴权接口返回值](#美颜鉴权接口返回值)

#### 初始化采集推流类

可参考demo工程中`com.qihoo.videocloud.recorder. RecorderActivityNewAPI`类。

```
mQhvcLiveKitAdvanced = QHVCLiveKitAdvanced.getInstance(this.getApplicationContext());//初始化推流操作类
mQhvcLiveKitAdvanced.setMediaSettings(mQHVCMediaSettingsBuilder.build());//设置采集的音视频相关参数
mQhvcLiveKitAdvanced.setPublishSettings(mQhvcPublishSettingsBuild.build());//设置推流参数
mQhvcLiveKitAdvanced.setRtmpPushAddr(URL);// 设置推流地址
mQhvcLiveKitAdvanced.setDisplayPreview(mSurfaceView);//设置预览显示界面
```

#### 创建推流事件监听

```
//设置推流信息回调
mQhvcLiveKitAdvanced.setStateCallback(new QHVCRecorderCallBack()
{
    /*设置状态回调*/
    @Override
    public void onState(int sessionId, int pubEvent, int msg1, String msg2) {

}

@Override
    public void onEncodedMessage(int sessionId, int type, ByteBuffer buffer, int length, long time) {

}
});
```

`QHVCRecorderCallBack`：采集回调函数，用于回传推流消息，具体消息码（pubEvent）含义请查看[SDK消息通知](#消息通知)。

#### 设置推流码率

```
mQhvcLiveKitAdvanced.setBitrate(codeRateSp*1024);/*设置码率，需在调用mQhvcLiveKitAdvanced.prepare()之前调用*/
```

#### 准备推流

```
mQhvcLiveKitAdvanced.prepare();/*准备*/
```

#### 开始预览

```
mQhvcLiveKitAdvanced.startPreview();/*开始预览*/
```

#### 开始推流

```
mQhvcLiveKitAdvanced.startPublish();/*开始推流*/
```

#### 暂停推流

```
mQhvcLiveKitAdvanced.pausePublish();/*暂停传输*/
```

#### 暂停预览

```
mQhvcLiveKitAdvanced.pausePreview();/*暂停预览*/
```

#### 停止推流

```
mQhvcLiveKitAdvanced.stop();/*停止采集推流*/
```

#### 资源释放

```
mQhvcLiveKitAdvanced.release();/*释放资源*/
```

更多详细接口请参考[API接口文档]()及demo。

### SDK集成注意事项

1. 如需用到美颜、美白、FaceU等相关功能需联系我们进行授权并在应用启动时进行初始化和鉴权。初始化代码请参照[初始化及鉴权美颜功能库](#美颜功能初始化及鉴权)。

2. `QhvcLiveKitAdvanced.prepare()`需在`QhvcLiveKitAdvanced.startPreview()`方法之前调用。

3. `QhvcLiveKitAdvanced.setBitrate()`设置推流码率需放在`QhvcLiveKitAdvanced.prepare()`方法之前。

### 消息通知

调用`QhvcLiveKitAdvanced.setStateCallback()`后，SDk通过onState()函数中的pubEvents回调消息，详细调用方法见[创建推流事件监听](#创建推流事件监听)。

pubEvent 值含义：

| **值** | **对应消息**                           |
|--------|----------------------------------------|
| 1      | 连接成功                               |
| 2      | 连接失败                               |
| 3      | 连接断开                               |
| 4      | 收到SN,但是被jni层截获，处理为返回sn了 |
| 5      | 获取SN与调度信息失败                   |
| 6      | 开流失败                               |
| 7      | 开流完成                               |
| 8      | 通知业务端，播放结束，直播不使用       |
| 9      | 本地录制失败(无参数或WriteLocalEvent)  |
| 10     | 丢帧，内部事件                         |
| 11     | 需要重新调度(无参数)                   |
| 12     | 推流效果较差（无参数）                 |
| 100    | 表示开始使用硬编码                     |
| 101    | 自适应码率                             |
| 1000   | 设置输入失败                           |
| 999001 | 打开相机失败                           |
| 999002 | 相机不支持的预览尺寸                   |
| \-1    | 句柄无效                               |
| \-2    | 参数无效                               |
| \-3    | 不支持的协议                           |
| \-4    | 未调用初始化函数                       |
| \-5    | 申请内存失败                           |
| \-6    | 申请线程失败                           |
| \-7    | 申请句柄失败                           |
| \-8    | 错误的调用顺序                         |
| \-999  | 未知错误                               |
| \-200  | 采集音频出错                           |
| \-201  | 未设置续推所需数据                     |
| \-202  | 此设备不支持硬编美颜功能               |

### 美颜鉴权接口返回值

| **值** | **对应消息**                           |
|--------|----------------------------------------|
| 0      | 鉴权成功                               |
|-11     | 鉴权失败                               |
|-2      | 加密上行包出错                         |
|-3      | 解析返回报文出错                       |
|-5      | 没有对称密钥，需要先执行V6协商         |
|-6      | 对称密钥过期，需要重新用V6协商         |
|-7      | 用户取消                               |
|-8      | 网络查询失败                           |
|-100    | 没联网                                 |
|-101    | 编码格式不支持                         |
|-3000   | 连不上服务器                           |
| 1      | 操作失败                               |
| 9      | 系统错误                               |
| 10     | 内部错误                               |
| 11     | 无效的参数                             |
| 12     | sig invalid                            |
| 27     | 错误的平台信息                         |
| 28     | 参数为空                               |
| 29     | 参数不存在                             |
| 30     | 入口签名错误                           |
| 31     | 用户不存在                             |
| 32     | 参数格式化错误                         |
| 34     | 洪水请求                               |
| 35     | 服务器被拒绝                           |
| 36     | redis操作失败                          |
| 39     | 参数不存在                             |
| 43     | 无权限访问                             |
| 1307   | 第三方资源请求失败                     |
| 9997   | 服务器异常在                           |
| 9999   | 通知：系统正在升级，预计30分钟后恢复   |
| 100025 | 数据解密失败                           |
| 100026 | 数据解析失败                           |
| 100029 | 接口未授权                             |
| 100100 | 非有效的base64数据                     |
| 100101 | v6v11解密失败                          |
| 100102 | v6v11解密的内容非json格式              |
| 100103 | 参数不全                               |
| 100104 | ak格式错误                             |
| 100105 | 包名格式错误                           |
| 100106 | 未找到用户信息                         |
| 100107 | sign验证失败                           |
| 100108 | sign已使用过                           |
| 100109 | 连接验证资源失败                       |
| 100110 | 时间戳过期                             |
| 100200 | 未找到配置                             |
| 100201 | 未找到模块                             |
| 100202 | 模块已过期                             |

存储服务

图片服务

内容审核

人脸与人体识别

OCR识别

图像技术

AI开发平台

AI市场

视频应用

视频工具

物联网视频

物联网平台

生活物联网平台

网络加速

应用开发

区块链通用服务

研发效能

幕印企业学堂

视图计算

易讲教室直播

SSL证书

电子签章

亿方云企业网盘

三六零天御加固保

云计算

大数据

智能网关

容器服务

AI开发平台

视频

物联网

数据上云

IoT设备

账号体系

智慧城市

电商视频解决方案

教育

全屋智能

医疗

智能制造

游戏

SDK管理

电话咨询：

热门产品

帮助文档

服务条款

关注或联系我们

请您联系我们

小安提醒您

1对1免费 咨询智汇云专属顾问

为您量身定制产品解决方案

1对1免费咨询智汇云专属顾问
